今までのP-Flexに比べ、ヘッドクランプ部に機能性を持たせよりコンパクトにし

かつ、原価低減をしました。

装置名称の通り、組み合わせ自由で簡単にUPグレードが可能
軽量設計で組み立て・設置はとても簡単

狭い場所に最適!

4色・4テーブルの最小ボード間距離がたったの185cm

6色・6テーブルの最小ボード間距離がたったの205cm

プリントしやすい高さ設計
プリントボードの種類も豊富です
特注サイズも製作可能です。詳しくはお問い合わせ下さい。
治具を使えばオールヘッドダウンにできます(4色4テーブル/6色6テーブル時)
廃材処理を容易にするため、紙箱梱包でお届けします
国産機の為、トラブル対応・交換部品の供給がスピーディー

オールヘッドダウン 組み合わせ自由 精度の高さ
位置合わせが簡単 角度調整 跳ね上げ強さ調節
ボードの特徴 ボードの特徴2 豊富な種類のボード



P-Flex 搭載機能 equipment
  P-Flexそれぞれの機能紹介です。

  P-Flex 3P-Flex ジュニアP-Flexジュニアテーブルトップ
ボードスケール××
跳ね上げ強さ調整
跳ね上げ角度調整
微調整機構××
ヘッド高さ調整
ヘッド角度調整
アーム位置決ストッパー ×
コンパクト安定型スタンド ×
Y字アームガイド ××
ナイロンボルト式アームガイド ×
オールヘッドダウン 4-4/6-6機 ××



オール・ヘッドダウン all head-down


オールヘッドダウンとは・・・全てのヘッドが同時におりることです。
組み立て治具を使えば、二人で同時に違うプリントができ、プリント効率の上がる、オールヘッドダウンになるように組み立てができます。



対応機種: P-Flex3 4C-4T /6C-6T





*治具の貸し出し致します。

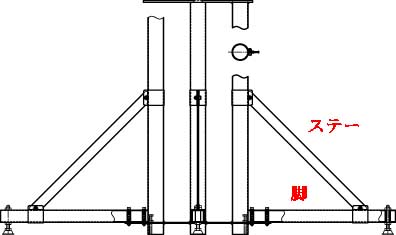

コンパクト・安定スタンド構造 compact/steady stand


スタイリッシュで安定したコンパクト軽量設計のスタンドです。
間口が50cm有れば室内にらくらく搬入できます。(ステーと脚部は組立式です)





自重の掛かる中心部(メインスタンド)の下部円盤部4本のボルトで、設置フロアーに合ったレベル出しをし、ガタを無くします。 ステーを取付けた脚でプリント時、下方向に掛かる力を支える構造です。


組み合わせ自由に variety

兼用部品を使用しているため、追加部品を購入するだけで簡単にアップグレードが可能です。
1色/1テーブル〜 6色/6テーブルまで組み合わせは自由です

ローラーフレーム組立方法(PDF)

P-Flex2 価格表はこちら     P-Flex ジュニア価格表はこちら




精度の高さ accuracy

輸入機の場合、多くの装置が溶接構造で位置関係の精度が悪い為、ボードと版の組み合わせが変わると、位置関係も変わり、 せっかく高さを調節しても、ボードごとの高さがバラバラとなり、プリント精度が悪くなります。

弊社のP−Fl exでは、常に同じ高さを維持することができます。

解説
(A)の回転盤と(B)のボードアーム固定プレートの間にボードアームが挟み込まれています。 これによって、ボードアームの取り付け位置が全て同一レベルとなります。 次に、(B)の上に、版のクランプホルダーを取り付ける為の回転盤(D)を乗せ、 この回転盤に(E)の機械加工したクランプホルダー取り付けベースを取り付けます。 その為、全てのボードアームとクランプホルダー取り付けベースは同じ位置をキープすることが 出来るので、ボードと版の組み合わせが変わっても、常に同じ位置関係となります。


位置合わせが簡単 screen adjustment


版の微調整は、赤丸部のノブを緩め、固定した版を手で移動させて位置決めします。 位置決定後は、再びノブを閉めます。



詳しくはこちら(PDF)




角度調整 adjustment 1


版の角度調製
スクリーンブラケットのしてんピンが偏芯ピンになっています。
印のついている部分が上部に位置し、基準となります。
左右に90°回転し、版の加え角度の微調整ができます。


跳ね上げ角度調整
M4ネジ穴があります。
このネジ穴を利用して、幅25mmの薄い鉄板を取り付ければ
版の戻り角度の調整ができます。
 詳しくはこちら(PDF)


跳ね上げ強さ調節 adjustment 2


版の位置決めガイド上部が広い為、
版の案内がスムーズです。

矢印1の片側のナットを緩め、反対のナットを締めれば、 版の跳ね上げ強さを調整できます。

詳しくはこちら(PDF)




アームガイド Arm Guide

P−Flex2以降に搭載
アームを案内しやすいように、Y字に設計されています。
また、MCナイロン製なので、耐摩耗性に優れています。
案内部の隙間調整は、ボルトを緩め、任意の隙間に簡単に調節が出来ます。

P−Flexジュニアに搭載

コストを追求した安価版アームガイドです。
左右のナットを緩めて巾の調整をします。



位置決めストッパー stopper


プリントボードアームの位置決めは、マグネットタイプを採用しました。
マグネット表面にはウレタンパッドが取り付けられて有ります。

 *P-Flex-2に標準装備。 P-Flexジュニアはオプションと成ります。




キャスターと高さ調節ハンドルナット(オプション) caster


キャスターを取り付けることにより、重たい刷り台を好きな場所へ移動することができます。
高さ調節ハンドルナットをつけることにより、高さの調節が楽になります。

 *P-Flex-3からオプション対応できるようになりました

詳しくはこちら




ボードの特徴1 speciality


見やすい目盛り
ボードアームに見やすい目盛りがついています。
ボードの位置あわせにとても便利です。


コンパクト設計
ボードブラケットがコンパクトで
シャツを挿入する際邪魔になりません。


ストレートボード

スポットで首周りが焦げるのを防止するため、
ストレートボードを採用しています。


保護金具搭載
ボードアームに固定ねじで固定する際、
傷がつかないよう、保護金具が付いています。



→ボードの特徴をもっと見る(PDF)



ボードの特徴2 speciality 2


ボードのネジがバカになった経験はありませんか?

弊社製ボードでは、ボード裏面にブラケットを固定する
メスネジが組み込まれている為、ネジ穴がバカになりません。



→ボードの特徴をもっと見る(PDF)




ボードの特徴3 speciality 3


ボード側面なめらか仕上げ

ボードにボディーが引っかからないように、ボードの側面を丁寧にペーパーがけしているため側面は滑らかになっています。



※全てのオプションボードにも同じ加工が施されています。



→ボードの特徴をもっと見る(PDF)




豊富な種類のボード board selection


豊富な種類のボードを安価で、しかも短納期にてご提供いたします。

詳しい価格表はこちら(PDF)

(別注文寸法のご注文も承ります)

全てのボードにはメラミン加工がされており、 ブラケット取り付けネジには、インサートネジがはめ込まれています。
その為、ボードブラケットは取り替えて使用いただけます。 (ボードブラケットは別売り)
(注意)
シルクでキャップにダイレクトプリントすることはお勧めできません。

版ずれが起こりやすく、プリントロスが多発する為、シルクの転写

プリントで 対応されることをお勧めいたします。



品番名称大きさ販売価格
B001A標準ボード355x420 \5,500
B001BEX-ラージボード450x550 \6,500
B001Cラージボード400x500 \6,000
B001Dユースボード250x300 \4,500
B001Eベビーボード200x250 \4,,000
B001F レッグボード 150x500 \4,,000
B001Gポイントボード150x150 \3,000
B001H 特大レッグボード190x600 \6,000
B001Xポケットボード90x130x6(T)  シャツハンガー付き \6,000
B001-1X ポケットボードバーΦ6X180X200MM \2,000
B002AボードブラケットM4x15 6角ボルト4本付き \2,300
B003 ボードスぺーサー B002A用保護金具 \800
B002X ボードブラケット 他社製刷り台対応ブラケット \3,400
B004 スリーブボードブラケット 横:205.5 縦:110 \3,400

* B002Xは、ボードアーム69x39mm迄対応
